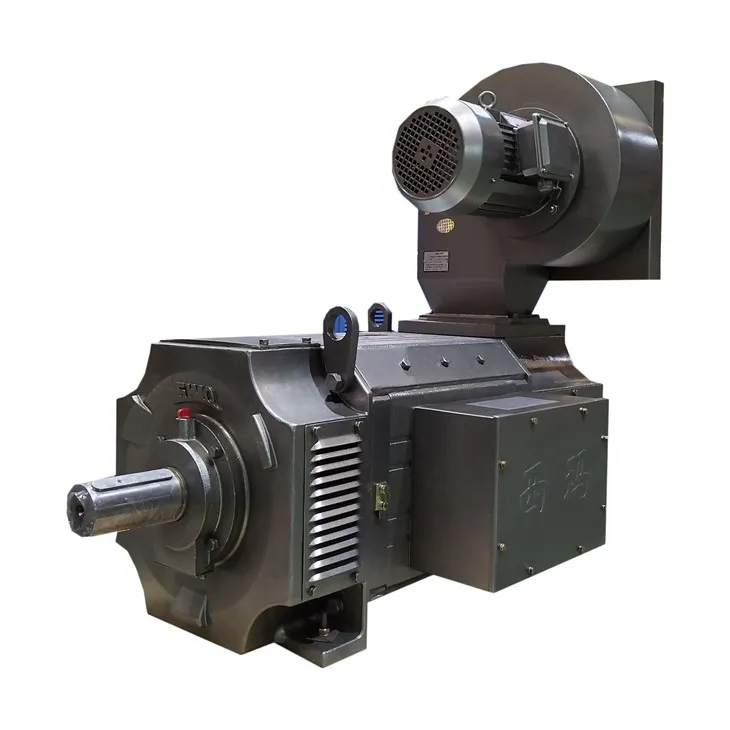

Nagy hatékonyságú DC motor

A Z4 sorozatú nagy hatékonyságú egyenáramú motor széles körben alkalmazható a kohászati iparban, például hengerműben, fémvágó gépben, papírgyártásban, textil-, nyomda-, cement-, műanyag extruderben és más iparágakban. Alkalmas olyan helyzetekre, ahol széles fordulatszám-szabályozási hatókört, elektromos vontatást igényelnek, ahol a túlterhelési képesség nem haladhatja meg az 1,6-szeresét.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Rövid bemutatkozás

A Z4 sorozatú nagy hatékonyságú egyenáramú motor forgórésze armatúra magból, armatúrából, kommutátorból és egyéb eszközökből áll, az alkatrészek következő felépítését részletesen ismertetjük.

Armatúra magrész: szerepe az armatúra tekercselésébe és a végfluxusba van ágyazva, hogy csökkentse amotoraz örvényáram-veszteség és a hiszterézisveszteség armatúra magjában.

Armatúra rész: az elektromágneses nyomaték és az indukált elektromotoros erő szerepe, valamint az energiaátalakítás. Az armatúra tekercselésben sok tekercs vagy üveghuzal van tekercselve, lapos acél rézhuzal vagy szilárdságú zománcozott huzal.

Az egyenáramú motorban lévő kommutátor, más néven egyenirányító, feladata, hogy az egyenáramú tápáramot a kommunikáló áram armatúra tekercsébe ecsetelje, hogy az elektromágneses nyomaték tendenciája stabil és változatlan legyen az egyenáramú generátorban, ez lesz az armatúra tekercselése, amely elektromotoros erőt közvetít a földelt egyenáramú elektromotoros erő kimenetének kefevégébe.

A kommutátor több darab csillámmal szigetelt hengerből áll, az armatúra tekercsvégei között a két kommutátordarabhoz csatlakozik.DC generátora kommutátor szerepében az armatúra tekercselése a váltakozó elektromos hőben a kefébe az egyenáramú elektromos potenciál között, az egyenáramú generátoron áthaladó áram terhelése az elektromos teljesítmény terhelési kimenetére, ugyanakkor az armatúra tekercs az is biztos, hogy átmegy az áram. Kölcsönhatásba lép az elektromágneses nyomaték mágneses mezőjével, tendenciája ellentétes a generátorral, az eredeti ötletnek csak a mágneses mező nyomaték tehetségének armatúrájának változását kell gátolnia. Ezért a generátor a terhelés elektromos teljesítménye is, az eredeti ötlet a mechanikus teljesítmény kimenet, elkészült az egyenáramú generátor mechanikai energiává alakítják át elektromos energiává.

Fő műszaki paraméterek

Keret	#160-11
Teljesítmény hatókör	19.5KW ~ 97KW
Feszültség	160V, 400V, 440V
Izgalmas mód	Külön izgatott
Sebesség	1350 fordulat / perc, 1500 fordulat / perc, 2710 fordulat / perc, 3000 fordulat / perc
Hűtési módszer	IC06
Védelmi fokozat	IP21S
Szigetelési osztály	F (155 fok)
Kötelesség	S1, S4, S5, S6, S9
Szerelés típusa	IM B35
